Na elaboração de um projeto de rede FTTx é imprescindível conhecermos qual o orçamento de potência dos equipamentos que pensamos em utilizar.
Como sabemos, o sinal óptico transmitido por OLT é atenuado ao longo do enlace devido a perdas causadas por emendas, conectores ópticos, splitters e até mesmo pela fibra óptica.
Um bom projeto considera uma topologia tal que a somatória destas perdas não ultrapasse o máximo permitido pelo conjunto OLT e ONU.
Para calcular a perda total do enlace elaboramos um diagrama unifilar da rede. Este diagrama tem por objetivo mostrar de forma clara TODAS as perdas que o sinal da OLT sofrerá até chegar a uma ONU. E, obviamente, vale o mesmo para o sinal da ONU que segue para a OLT.

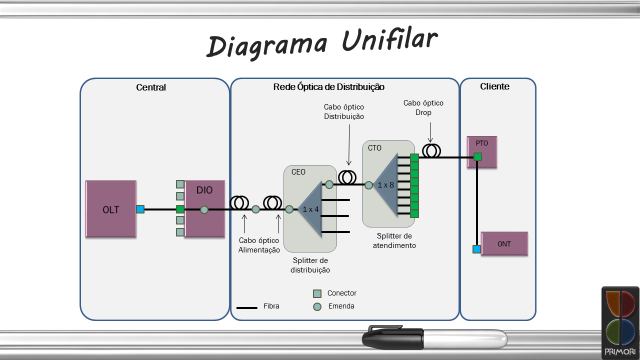

Abaixo um exemplo de um diagrama unifilar:
Como base num diagrama unifilar determinaremos a perda projetada na rede FTTx.
No entanto, precisamos verificar qual é a máxima perda que o conjunto OLT e ONU pode suportar. Ou seja, com quantos dBs podemos projetar nossa rede?
A resposta como sempre é DEPENDE! Depende da potência de transmissão e sensibilidade dos transceptores ópticos (GBICs) utilizados na OLT e ONU.
O orçamento de potência de downstream é dado pela diferença entre a potência de transmissão da OLT e sensibilidade da ONU e o de upstream pela diferença entre a potência de transmissão da ONU e sensibilidade da OLT.
Um exemplo, considerando GBICs típicos usados numa OLT e ONU classe B+:
| Dados da OLT | Dados da ONU |
| Ptx OLT = 1,5 dBm (mínima) | Sens OLT: -28 dBm |
| Ptx ONU = 0,5 dBm (mínima) | Sens ONU: -27 dBm |
| Orçamento de Potência Downstrean | Orçamento de Potência Upstrean |
| OPds = Ptx OLT – Sens ONU | OPus = Ptx ONU – Sens OLT |
| OPds = 1,5 – (-27) | OPus = 0,5 – (-28) |
| OPds = 28,5 dB | OPus = 28,5 dB |
É isto, para GBICs classe B+ típico podemos projetar a rede até a perda máxima de 28,5 dB.
Agora é com você, cheque as especificações de seu equipamento e faça os cálculos acima.
E bom projeto!
